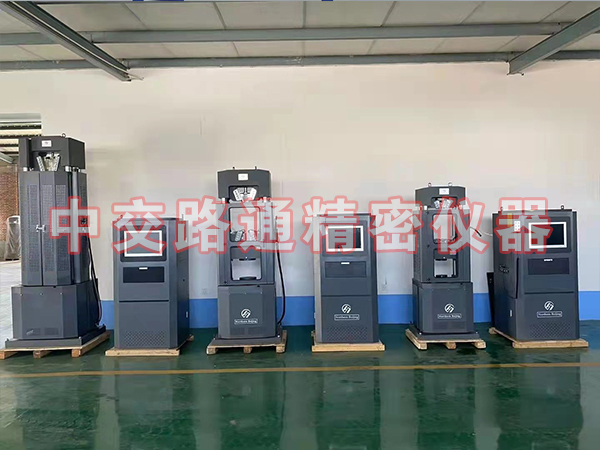

电液伺服材料试验机

电液伺服材料试验机采用微机控制电液伺服阀加载和手动液压加载、主体与控制柜分置的设计，具有操作方便、工作稳定、试验、加力平稳的特点，适用于金属、水泥、混凝土、塑料等材料的拉伸、压缩、弯曲、剪切试验。WAWD-2000B电液伺服材料试验机主体部分由高度可调的支撑架[由机座、丝杆及移动横梁（下钳口座）组成]和工作框架[由工作油缸、活塞、台板、支架及上横梁（上钳口座）组成]。其工作原理为：由高压油泵向工作油缸供油，通过活塞运动，推动台板和上横梁（上钳口座）向上运动，进行试样的拉伸或压缩试验。拉伸试验在主机的上横梁与移动横梁之间进行，压缩试验在主机的台板与移动横梁之间进行。试验空间的调整通过驱动机构（升降电机、链轮、链条等）驱动双丝杆同步旋转使移动横梁升降达到。

电液伺服材料试验机材料试验机的用途：

电液伺服材料试验机用于不同材料的静态测试，具有和可重复性；可以用于进行各种材料的拉伸、压缩、弯曲、剪切和剥落测试，同时还可以采用应变或者其他的测试方法。

电液伺服材料试验机材料试验机的运行原理：

电液伺服材料试验机材料试验机供电电压为三相380V，设备接地。主体和控制柜之间的电气采用插头连接。通电前应打开控制柜铁门，检查各接线处有无脱落，熔断器是否松动，电气箱内灰尘和杂物。确认设备已与供电线路连接后，按控制柜台面板上的“电源”下钳口座的升降动作是否与按钮上所示的文字相符，如相反则调换任意二根相线位置；拧开送油阀升起活塞，参照主体立柱上的标尺检查活塞行程限位开关是否起作用；略微升起工作活塞后关闭送油阀。

电液伺服材料试验机材料试验机的技术参数：

1、量程：50-2000kN

2、精度等级：ISO7500-1标准0.5级

3、闭环回路控制方式：可以采用力、位移、应变或者外部控制方式

4、W+B还可以根据客户的要求或者是根据不同的标准来进行试验机设计，并且设备可以经受的满负荷测试任务。

电液伺服材料试验机材料试验机全数字PC伺服控制系统：

1、系统以PC计算机为主体，全数字PID调节，配以PC卡板式伺服放大器、测控软件及数据采集和处理软件，可实现试验力、试样变形、活塞位移的闭环控制和控制模式的平滑切换；

2、系统由三路信号调理单元（试验力单元、油缸活塞位移单元、试件变形单元）、控制信号发生器单元、伺服阀驱动单元、伺服油源控制单元、的I/O接口、软件系统等组成；

3、系统的闭环控制回路：测量传感器（压力传感器、位移传感器、变形引伸计）与伺服阀、控制器（各信号调理单元）、伺服放大器一起组成多个闭环控制回路，实现试验机的试验力、油缸活塞位移、试样变形的闭环控制功能；具有等速率试验力、等速率油缸位移、等速率应变等多种控制模式，并可实现控制模式的平滑切换，使系统具有大的灵活性。
