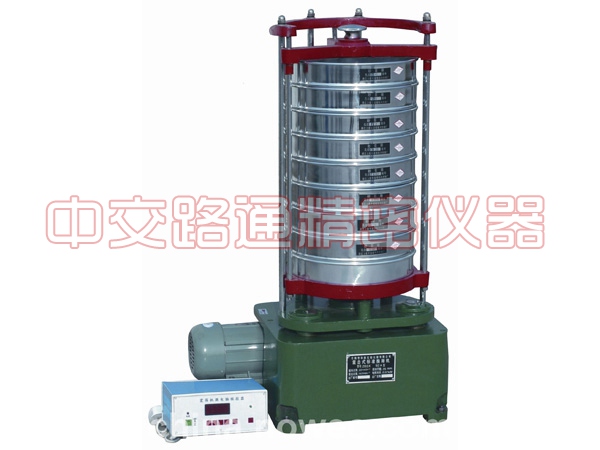

震摆仪主要由摆动机构，震击机构，夹紧机构等部分组成。电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转，从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径，也等于偏心距的平面圆周摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架平面圆周摆动的同时进行震击。

震摆仪的使用说明

1、在按放筛子时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。

2、将需筛分化验的物料倒入   上层的筛子内，盖好筛盖然后按放在振摆仪承筛座内。

3、反时转夹筛盘上的胶木手柄，将整个夹筛盘向下滑在套筛上，然后，再顺时针旋转夹筛盘上胶木柄，其内的顶杆轴夹紧承座，把整套分样筛固紧。

4、把振摆仪上的定时器旋钮拨到筛析所需时间，打开电源开关，振摆就会开始筛转式的工作。

5、待定时器到达先定时间的定位，振摆仪自动停止工作。

6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提，固定在滑套上，取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重   到检析比例。

7、初次工作时无上下震动，因电机倒转，请将电源线头调换一下。

8、工作结束关闭电源。

震摆仪操作使用和保养

开机前，拧出上螺栓，加足润滑油，用20号普通机油5公斤为宜，装筛时先将钮紧螺栓左旋以松动开筛盖故地功能顶杆。然后连同筛盖往上提，然后右旋固定就可置套筛与筛托盘上，再将拧紧螺栓左右松开往下压并右旋使之固定即可工作，需要常开可将旋钮转至常开位，需要定时工作可将旋钮转至要求定时位，需要途中停机，应切断电源开关，让定时钟自行转至停止位置，不可强行扭回。本机保养简单，每隔6个月   换机油一次，使用时注意避免盖板上的7根导杆的变形。

震摆仪的结构及原理：

震摆仪主要由传动、摆动、震击、夹紧机构及电器等部分所组成。本机由电动机通过主轴，传动轴带动齿轮，由蜗轮再带动凸轮，主偏心轴带动两个副偏心轴，从而使筛座具有回转及震击双重运动。震摆仪可以不用水泥基础直接安放水泥地面上开动，也可以安装在水泥基础上，基础螺钉尺寸如图：其厚度300毫米。基础露出地面高度及大小或与地面相平，根据具体使用需要而定，按电工规程安装电路与接地，安装完毕接通电源后电动机回转方向与箭头相同，就有震击运动，若相反则电机空运转，此时可换接线头，方能正常开动。
